堵漏公司在全國各地設(shè)有服務(wù)網(wǎng)點(diǎn)：您一個電話，堵漏公司專家立馬到達(dá)您身邊，專業(yè)平價您值得選擇。
可以滿足貴公司需求，接到來電當(dāng)天可以抵達(dá)現(xiàn)場，提供稱心的施工方案及產(chǎn)品報價，愿與貴公司協(xié)作愉快，有利共贏！
一、原因分析
1、由于地基沉降不均導(dǎo)致原有的防水層被破壞，而造沉降縫漏水無法達(dá)到原有的防水設(shè)計要求。
上述諸方面原因必須對它們多加分析深入體會，才能針對不同情況正確施工從而達(dá)到徹底止水之目的。
2.混凝土底板裂縫漏水
船塢底板裂縫漏水是混凝土結(jié)構(gòu)中普遍存在的問題，它的出現(xiàn)不僅會降低建筑物的抗?jié)B能力，還會影響建筑物的使用功能，進(jìn)一步造成鋼筋銹蝕，降低建筑物的耐久性。因此，對混凝土裂縫產(chǎn)生的原因進(jìn)行認(rèn)真分析，進(jìn)而采取有效的措施預(yù)防混凝土結(jié)構(gòu)出現(xiàn)裂縫。裂縫產(chǎn)生的原因很多，主要有以下幾種：
1．設(shè)計原因，如設(shè)計中沒有充分考慮混凝土結(jié)構(gòu)的收縮變形，或設(shè)計中構(gòu)造筋配置過少或過粗，導(dǎo)致構(gòu)件產(chǎn)生裂縫。
2．材料原因，如粗細(xì)集料含泥量過大，混凝土外加劑、摻料品種錯誤或摻量不當(dāng)?shù)龋紩够炷恋氖湛s加劇。
3．混凝土配合比的原因，如水灰比過大。
4．施工和養(yǎng)護(hù)的原因，施工時振搗不密實(shí)，造成蜂窩現(xiàn)象，局部產(chǎn)生裂縫；大體積混凝土的散熱措施不當(dāng)，引起砼內(nèi)部溫差過大，造成的溫差裂縫；如澆筑混凝土?xí)r風(fēng)速過大、烈日暴曬造成混凝土失水過快，造成混凝土收縮過大；混凝土養(yǎng)護(hù)措施不到位也會造成砼早期脫水，產(chǎn)生收縮裂縫；因此，加強(qiáng)施工現(xiàn)場的質(zhì)量管理尤為重要。
5．使用方面的原因，如局部荷載超標(biāo)、野蠻裝修、隨意拆除承重墻或任意開洞等，都會造成混凝土墻的開裂現(xiàn)象。
二、防水堵漏方案
根據(jù)上述滲漏原因分析，本防水堵漏方案采用先注漿止水，后用高分子密封材料柔性保護(hù)，后采用剛性保護(hù)的措施，具體堵漏方案示意圖如下：
1、注漿堵漏王
2、PE泡沫條(雙排)
3、快速堵漏劑砂漿(厚40~50mm)
4、PG321雙組份聚硫(厚20mm)
5、抗壓密封劑
6、伸縮縫—側(cè)混凝土
防水堵漏方案如下：
(1)清理基層：
將伸縮縫中原有材料及雜質(zhì)清除到規(guī)定深度(一般為7~10cm深)，用水沖洗干凈。
(2)固定注漿通道及注漿管：
用快速堵漏劑(液體、粉狀均可)拌和32.5級以上普通硅酸鹽水泥固定注漿通道—PE泡沫條，在固定PE泡沫條時，每相隔50cm左右埋設(shè)一根注漿管。注漿管采用Ø10~13mm的耐壓橡膠軟管，該管既作為引水管又作為注漿管用。
(3)注漿堵漏：
從底部開始注高分子注漿材料—注漿堵漏王，注漿壓力控制在0.3~0.5MPa之間，待注漿的旁邊一孔冒漿時可停止注漿，關(guān)閉閥門，再從另一孔注漿，然后依次循序進(jìn)行，待全部注漿完畢后觀察有無滲漏，如個別地方仍有滲漏可以從近一孔補(bǔ)充注漿直到不漏為止。
(4)割注漿管：
注漿24h后在確認(rèn)無滲漏的情況下，割掉所有注漿管，用噴燈烘干界面。
(5)清理界面：
用鋼絲刷清理雜質(zhì)及由于噴燈烘烤時產(chǎn)生的表皮雜屑。
(6)施工柔性材料：
在縫內(nèi)施工50~60mm厚PG321雙組份聚硫密封劑，外貼T型寬300mm、厚20mm雙組份聚硫密封劑。
(7)做保護(hù)層：
待聚硫密封劑固化后，用抗壓密封劑作為后一道半剛性保護(hù)層。
三、裂縫滲漏治理方案

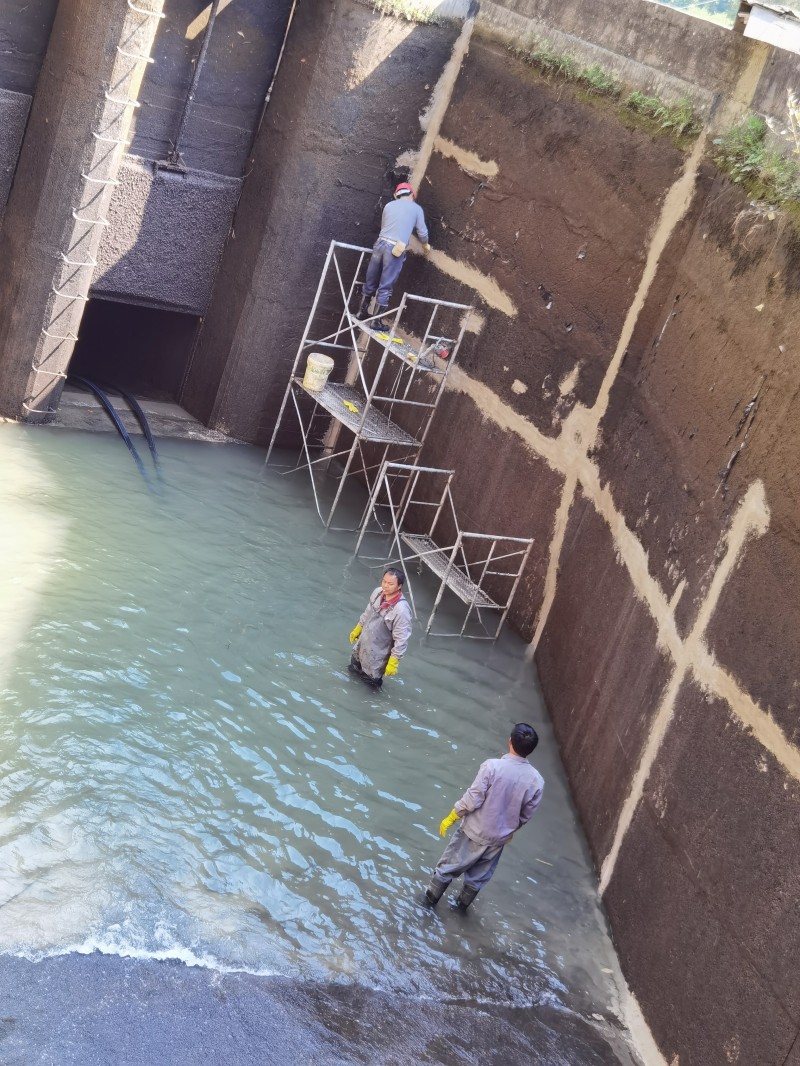

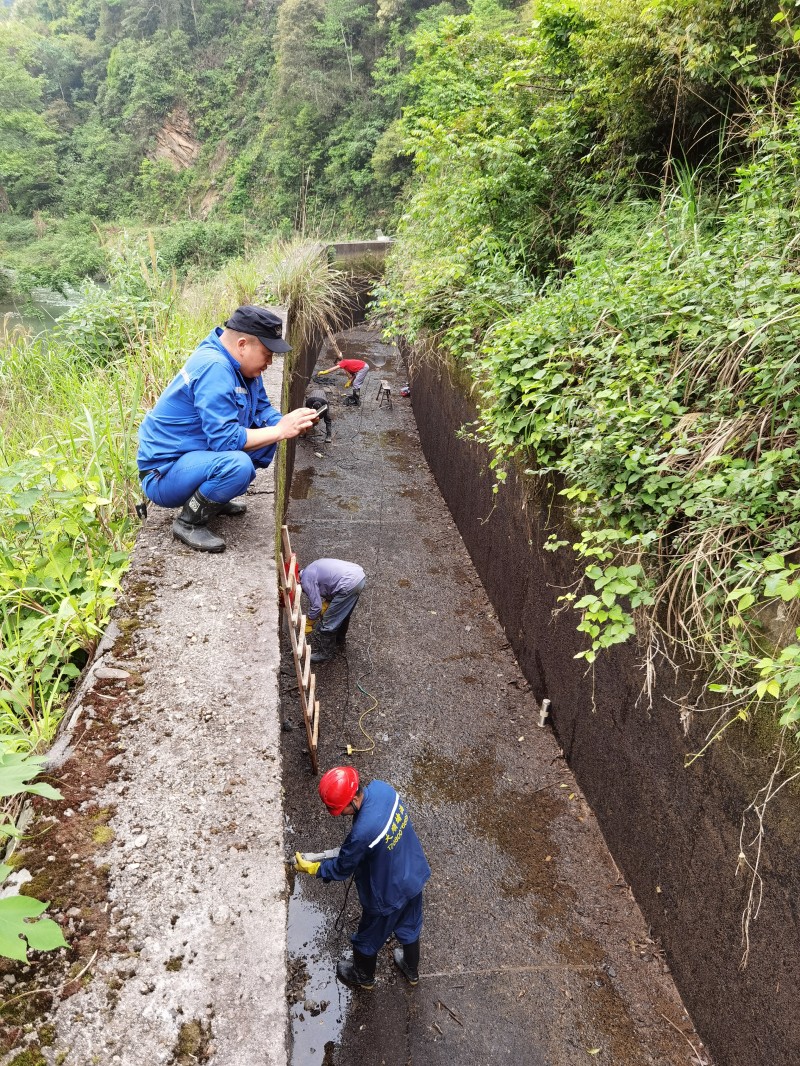

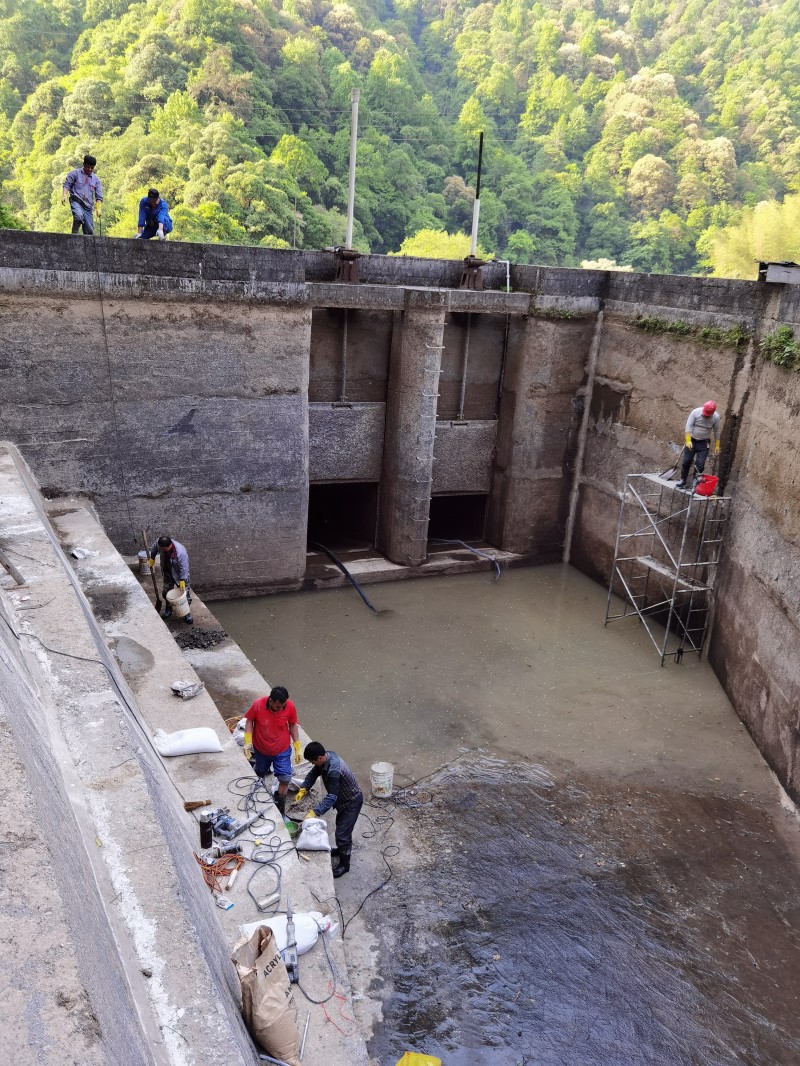

根據(jù)甲方要求及工程實(shí)際情況，首先需要對裂縫滲漏部位進(jìn)行防水注漿堵漏，然后進(jìn)行雙組份聚硫密封劑作柔性防水密封層，再次進(jìn)行抗壓密封劑剛性防水保護(hù)層施工。剛性保護(hù)加柔性防水的防水堵漏方案是依據(jù)了國家《地下工程防水技術(shù)規(guī)范》的要求進(jìn)行的。
防水堵漏、結(jié)構(gòu)加固施工程序如下：
1、 先將施工縫處鑿一條深70mm，寬60mm的“V”型縫，用水沖洗干凈。
2、固定注漿通道及注漿管
用快速堵漏劑和32.5級以上普通硅酸鹽水泥固定注漿通道PE泡沫條，在固定PE泡沫條時，每隔50cm左右埋設(shè)一根注漿管，注漿管采用Ø10~13mm的耐壓橡膠軟管，該管已作為引水管又作為注漿管用。
3、注漿堵漏止水和聚硫柔性密封防水施工
從一側(cè)開始注高分子注漿材料—注漿堵漏王，注漿壓力控制在0.3~0.5MPa之間，待注漿的旁邊一孔冒漿時可停止注漿，并關(guān)閉閥門后再從另一孔注漿堵漏，然后依次順序進(jìn)行，待全部注漿完畢后觀察有無滲漏，如個別地方仍有滲漏可以從近的一孔補(bǔ)充注漿直到不漏為止。割管后再做PG321雙組份聚硫密封劑施工。

4、剛性保護(hù)層施工
當(dāng)防水堵漏注漿后，裂縫不會再產(chǎn)生漏水情況，但是結(jié)構(gòu)的強(qiáng)度沒有得到提高，必須采用抗壓密封劑加上各種添加劑、活性劑、助劑制成一種高強(qiáng)度、低粘度的結(jié)構(gòu)加固材料，當(dāng)該材料固化及到令期后可產(chǎn)生大于C30的結(jié)構(gòu)強(qiáng)度，使上下混凝土板連成一個整體，達(dá)到長期整體工作的目的。四、堵漏流程：
1、確定修補(bǔ)方案 堵漏前必須進(jìn)行現(xiàn)場調(diào)查，摸清混凝土施工質(zhì)量，分析滲漏水的原因，查清裂縫發(fā)生的部位及裂縫的寬度、長度、深度和貫穿情況，并了解雨季和旱季的漏水情況，測量漏水的流量與流速等，通過充分調(diào)查，正確擬定修補(bǔ)方案，做好各項(xiàng)準(zhǔn)備工作。2、 材料性能特點(diǎn) DH-814Ⅱ型聚氨酯快速堵漏膠是遇水即反應(yīng)，由于水參與了反應(yīng)，漿液不會被水稀釋沖走，這是其他灌漿材料所不具備的優(yōu)點(diǎn)；漿液在壓力作用下，灌入混凝 土裂縫，同時向裂縫周圍滲透，當(dāng)遇水時又發(fā)生反應(yīng)，發(fā)泡膨脹，形成二次滲透，繼續(xù)滲入混凝土縫隙，最終形成網(wǎng)狀結(jié)構(gòu)，成為密度小、含水的 彈性體，有良好的 適應(yīng)變形能力，止水性好。3、灌漿孔的設(shè)計和布孔 灌漿孔的布孔有騎縫和斜孔兩種形式，根據(jù)實(shí)際情況和需要加以選擇，必要時兩者并用。
（1） 灌漿孔的設(shè)計：灌漿孔的位置，應(yīng)使孔和漏水裂縫孔隙相交，并選在漏水量******處。（2） 布孔原則：注漿孔眼的位置和數(shù)量，需根據(jù)不同漏水情況進(jìn)行合理安排，以導(dǎo)出漏水為目的，在集中漏水處布孔，裂縫大，水流量大，則孔距大，縫小則孔距小。4、打孔可視施工條件采用手工和機(jī)械方法，一般是手工打孔和機(jī)械打孔并用。5、檢查灌漿設(shè)備和管路運(yùn)轉(zhuǎn)情況，檢查固結(jié)漿嘴的強(qiáng)度，疏通裂縫，進(jìn)一步選好灌漿參數(shù)〈如凝膠時間、灌漿壓力和配漿量等〉。6、灌漿 灌漿是整個化學(xué)灌漿的中心環(huán)節(jié)，須待一切準(zhǔn)備工作完成后進(jìn)行。灌漿前必須有組織地進(jìn)行分工，固定崗位，尤其需要有專職熟練的人員進(jìn)行操作。
（1） 灌漿前對整個系統(tǒng)進(jìn)行全面的檢查，在灌漿機(jī)具運(yùn)轉(zhuǎn)正常，管路暢通的情況下，方可灌漿。（2） 對于垂直縫一般自下而上灌漿，水平裂縫由一端向另一端或從兩頭向中間灌漿；對集中漏水應(yīng)先對漏水量******的孔洞進(jìn)行灌漿。7、結(jié)束灌漿 在壓力比較穩(wěn)定的情況下，再繼續(xù)灌1-2分鐘既可結(jié)束灌漿，拆卸管路準(zhǔn)備清洗。8、封孔 經(jīng)檢查無滲水現(xiàn)象時，卸下灌漿頭，用水泥砂漿等材料將孔補(bǔ)平抹光。
五、注意事項(xiàng)：
一、水的特性 水是無孔不入的，它借著風(fēng)壓、對流、沖擊、附著、毛細(xì)等力量，逐漸滲入建筑內(nèi)部，而且在滲透的過程不易從表面發(fā)覺。換言之，找尋漏水原因必須深入“內(nèi)臟”分析判斷，才能對癥下藥。
二、水與水蒸氣的壓力變化
水一旦滲透到建筑物里面，在有限的空間內(nèi)，等太陽一曬，產(chǎn)生熱能，就形成水蒸氣，這些水蒸氣產(chǎn)生大量的壓力足以破壞原有的防水層，甚至于表面的裝璜及飾材（譬如，油漆脫落、壁紙發(fā)黑、磁磚鼓起、木質(zhì)地板膨鼓）換句話說，一單位的水，如果全部變成水蒸氣，在建筑物內(nèi)部有限度的空間里面，就產(chǎn)生了1240倍的壓力，這個壓力的破壞性實(shí)在太可怕了。（所以我們時常發(fā)現(xiàn)防水膠施工在含水的泡沫水泥上，不久就整個鼓起剝落了。）
三、基層要求 與防水材料接著的界面必須不可有膨鼓、起沙、蜂巢、木頭、紙屑、污泥、小石塊、也不能做在松動不牢固的表體上，原因是附著性不良，再加上太陽紫外線破壞，建筑物本身熱漲冷爽以及水蒸氣壓 力破壞，容易造成防水層老化、失敗。
四、正面防水優(yōu)，如屋頂防水，直接做在屋頂表面，墻壁防水應(yīng)直接做在外墻、水箱漏水直接做在水箱內(nèi)層，水有壓力會往他處擴(kuò)散，房子里死角的地方也不容易施工。這里所講的“優(yōu)于”是相對比較的，而非絕對性的。因?yàn)殡S著科技的發(fā)達(dá)，市面上陸續(xù)有人推出背水面施工的防水材料以及高低壓注入合成樹脂產(chǎn)生膨脹結(jié)晶體，亦可防水，但是并非所有的場合都可成功的施工，所以非不得已，應(yīng)該采正面防水施工。
五、圍堵式的防水容易失敗 防水應(yīng)該從根源治起，用圍堵方法，水是無孔不入，也會產(chǎn)生壓力破壞，根源不治焉能持久，舉例來說：頂樓漏水的位置，剛好在加蓋違建房間里面，一般人就想要從外圍作截水路，容易失敗。
六、止漏的定義是
不管水壓的大小，不管下幾天的雨，也不管屋頂，總之房內(nèi)涂料不變色，不鼓泡。
七、“不花錢的防水”觀念
要達(dá)到防水的功效不一定要花錢，混凝土除了發(fā)生“劣化”外，本身就有防水功能。譬如說：以前所蓋的房子，外墻并沒有貼磁磚、粘石子卻也不會漏水，而現(xiàn)在別墅區(qū)的房子，做了昂貴進(jìn)口防水涂膜以后，仍然有漏水現(xiàn)象發(fā)生!
八、沒有一種材料是萬能的 任何一種防水材料都有它的獨(dú)特性、適用性。“一劑治百病”的觀念是錯誤的。所以如何選擇材料才是重要的課題，良好的醫(yī)生是在主導(dǎo)“用藥”而不是被“藥劑”牽著鼻子走“。選擇鹽城堵漏，讓你不再為漏水滲水而煩惱！
