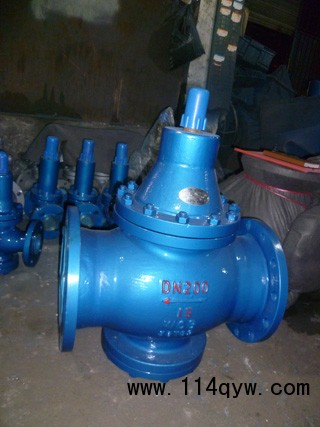

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。

■主要技術參數和性能指標:
公稱壓力(Mpa) 1.0 1.6 2.5
殼體試驗壓力(Mpa)* 1.5 2.4 3.75
密封試驗壓力(Mpa) 1.0 1.6 2.5
最高進口壓力(Mpa) 1.0 1.6 2.5
出口壓力范圍(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
壓力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
滲漏量 0
工作溫度 0℃-80℃
*：殼體試驗不包括膜片、閥蓋

■主要零件材料：
零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 2Cr13
閥瓣 2Cr13
閥桿 2Cr13
缸套 2Cr13/25(鍍硬鉻)
活塞 2Cr13
O型圈 丁腈橡膠
密封圈 丁腈橡膠
膜片 夾織物丁腈橡膠
調節彈簧 60Si2Mn

■流量系數(Cv):
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 2 3.5 4 4.5 14  14.5 15  60  64 120 140 230 350 520 690 950 140ā0

■主要外形尺寸：
公稱通徑DN      外 形 尺 寸
         　　   L　 　H　　 H　　　l
  　　　　15 　 160 　 225 　 90
　　　　20 　　160     265      98
　　　　25 　　180     265       110
　　　　32 　　200     265       110
　　　　40 　　220     320       125
　　　　50　　 250    320        125
　　　　65 　　280    325        130
　　　　80 　　310    385        160
　　　　100 　 350    385        170
　　　　125 　 400    430        200
　　　　150 　 450    430        210
　　　　200 　 500    560        240
　　　　250      650    690        290
　　　　300     800     800        335
　　　　350     850     880        375
　　　　400     900     980        405
　　　　450     900     1100      455
　　　　500    950      1130      465
